郑州旗杆生产工艺：金属杆体与汉白玉旗台的完整制造体系
一、不锈钢旗杆制造工艺：从原材料到精密成型
1. 材料选型与下料
材质标准：采用 304L/316L 不锈钢，符合 GB/T 1220-2007，铬含量≥18%、镍含量≥9%，确保耐腐蚀性与抗风压性能；
管材规格：壁厚 2.5–10mm，根据旗杆高度（6–30米）定制，下料长度误差≤±1mm，采用 激光切割 或 等离子切割，切口无毛刺、无氧化层。
2. 成型工艺：旋压一体成型为主流
核心工艺：数控旋压成型（Metal Spinning） 为高端旗杆主流技术，区别于传统分段焊接：
将厚壁不锈钢圆板固定于芯棒，高速旋转（≥1000rpm）；
由数控转轮施加压力，逐层贴合模具，实现 锥形渐变、无缝一体成型；
优势：无焊缝、无应力集中，抗风强度提升30%，外观无台阶、无接痕，符合“锥形一体”高端标准。
替代工艺：部分中低端产品采用 冷轧卷管 + 焊接，需经 TIG氩弧焊 焊接纵向缝，焊缝经 X射线探***（UT） 检测，确保无气孔、夹渣。
3. 焊接与组装
**兰盘焊接：Q235B或Q355B钢制**兰盘与杆体底端采用 双面坡口TIG焊，焊缝宽度8–10mm，焊***打磨至与母材齐平；
加强筋焊接：底部加装 环形加强筋，提升抗倾覆能力，焊接***进行 磁粉检测（MT）；
球头装配：顶部安装 360°风动球头，采用 螺纹锁紧+防松垫圈，确保顺风旋转无卡滞。
4. 表面处理：拉丝与镜面抛光
拉丝处理：
使用 120#–600# 砂带 逐级打磨，形成均匀 环形发丝纹理，提升抗指纹与抗划***性；
表面粗糙度 Ra≤0.8μm，视觉光泽度达 85°–90°，符合建筑装饰石材标准。
镜面抛光（高端定制）：
采用 羊毛轮 + 钻石抛光膏（粒径≤0.5μm）进行多级抛光；
........终光泽度 ≥92°，镜面反射清晰，无波纹、无划痕，适用于bd、纪念性场所。
5. 质量检测与出厂标准
检测项目 标准 检测方**
垂直度 ≤1.5mm/m 激光垂准仪全杆校验
壁厚均匀性 ±0.2mm 超声波测厚仪多点检测
焊缝质量 无裂纹、气孔 超声波探***（UT）+ 渗透检测（PT）
表面光泽度 ≥90° 光泽度仪（60°入射角）
耐候性 无锈蚀、无变色 72小时盐雾试验（GB/T 10125）
行业趋势：头部企业已实现 “一键式”智能检测系统，自动采集数据并生成出厂报告，确保每根旗杆可追溯。
二、汉白玉旗台加工工艺：传统技艺与现代精度的融合
1. 石材选材与粗加工
原料标准：选用 河北曲阳一级汉白玉，吸水率≤0.3%，抗压强度≥120MPa，抗冻等级 F200，无裂纹、无杂质；
荒料切割：采用 金刚石圆盘锯 将原石切割为 1.2m×1.2m×0.3m 块材，尺寸误差≤±2mm。
2. 雕刻工艺：数控粗雕 + 手工精修
数控粗雕：
使用 五轴数控雕刻机，依据3D模型进行 粗加工，去除90%余量，效率提升80%；
精度达 ±0.1mm，完成龙纹、卷草等主体轮廓，保留0.5–1mm精修余量。
手工精修（核心价值所在）：
由 15年以上经验石雕师 使用 錾子、锤子、钢丝弓 进行 拉丝雕刻；
对龙鳞、云纹、边角进行 千次手工推拉，形成 0.3–0.5mm 宽度、自然过渡的弹性线条，如书**笔触，具“活”的韵律；
与机雕对比：机雕线条规整但生硬，手工雕刻拐角无直角、无锯齿，纹理有“呼吸感”。
3. 打磨与抛光：多级精细处理
工序 材料 目的
粗磨 80#–180# 金刚砂 消除机械刀痕，平整表面
中磨 400#–800# 碳化硅 细化纹理，提升光洁度
细磨 1200#–3000# 氧化铝 消除微划痕，接近镜面
精抛 羊毛轮 + 钻石粉（0.5μm） 达到 ≥90°光泽度，温润如脂
防护处理 渗透型硅烷防水剂 吸水率降至≤0.2%，增强抗冻融能力
4. 安装结构：背栓干挂系统
禁止水泥粘贴：采用 304不锈钢背栓，锚固深度≥15mm，抗拉强度≥300MPa；
伸缩缝处理：板材间预留 25mm，填充 中性硅酮耐候胶（GB/T 14683），适应热胀冷缩；
防渗结构：基础设 HDPE防渗膜 + 级配碎石垫层，杜绝地下水毛细上升。
三、工艺对比：传统手工 vs 数控制造
工艺环节 传统手工 数控制造 综合评价
成型效率 极低（单件数月） 高（单件3–5天） 数控主导量产，手工保留高端定制
线条表现 有弹性、有韵律、无重复 精准但机械、无变化 手工雕刻不可替代，为艺术价值核心
成本 高（人工成本占比70%） 低（设备摊销为主） 高端项目选择“机雕+手修”模式
耐久性 无应力集中，寿命长 焊接处易疲劳 手工精修部分更抗冻融开裂
适用场景 bd、博物馆、纪念性场所 学校、企业、普通广场 郑州本地项目多采用“机雕粗坯+手工精修”组合
四、工艺实证：来自生产一线的视觉佐证

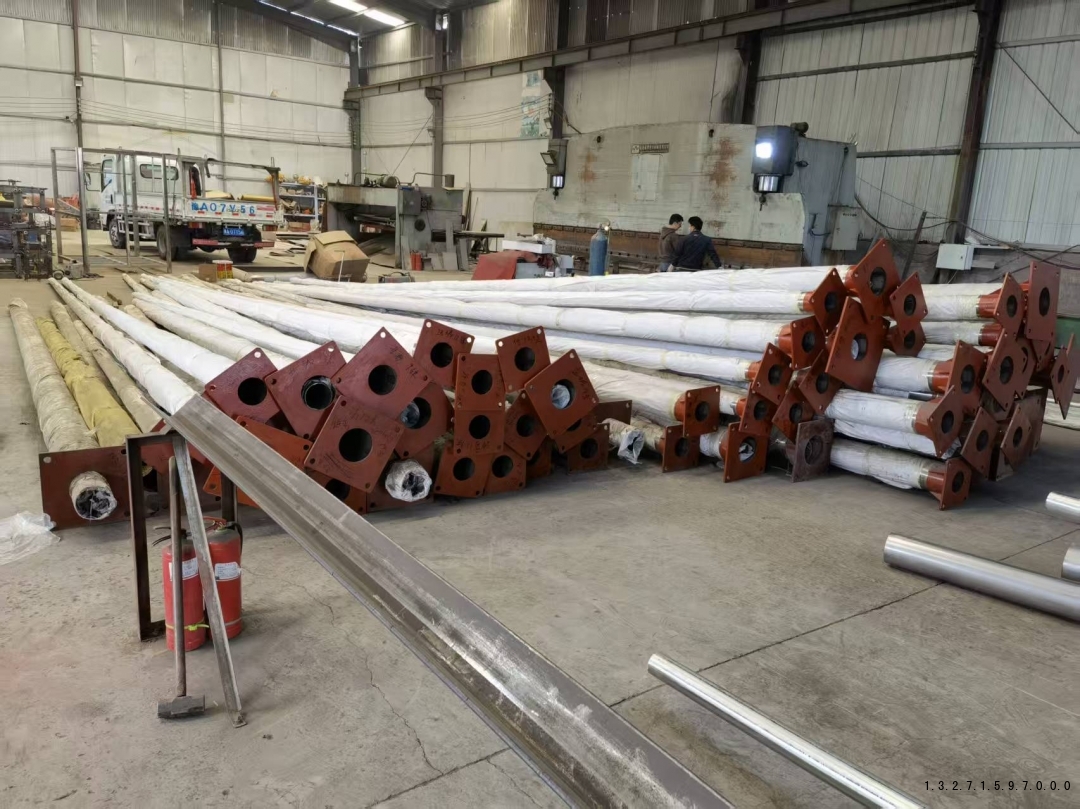

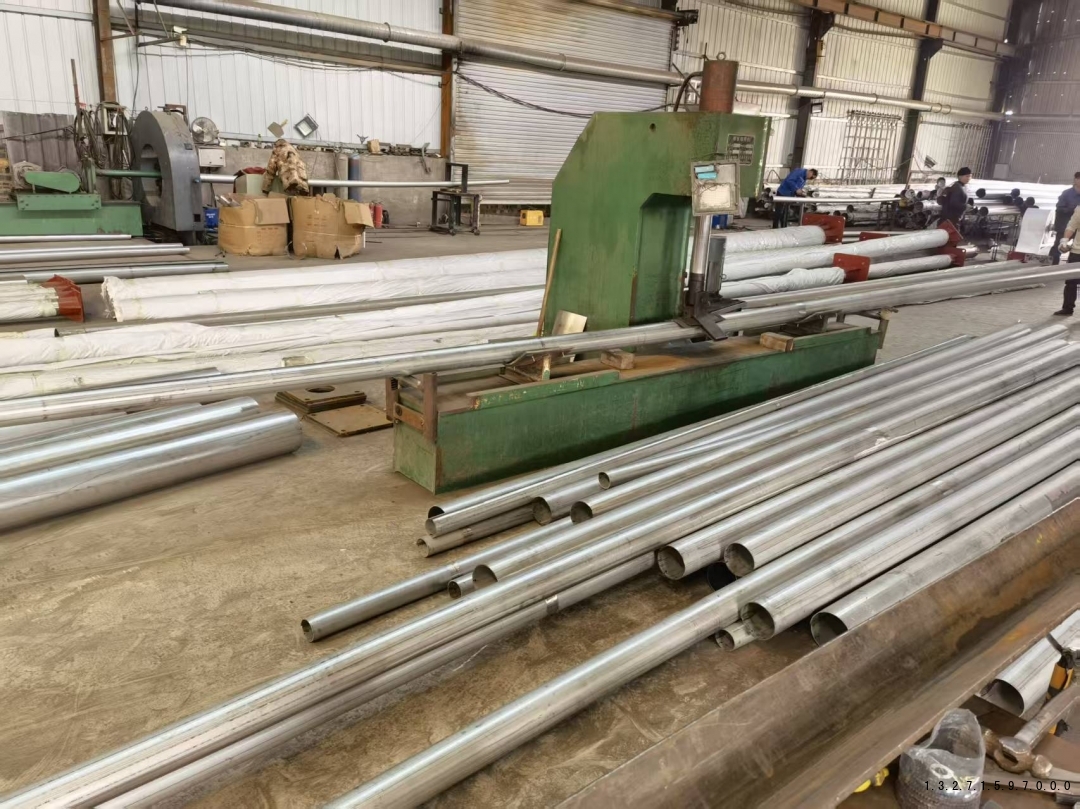

郑州旗杆厂家的制作工艺
不锈钢锥形旗杆焊接工艺详解｜规范流程与质量把控要点
不锈钢锥形旗杆凭借一体成型的挺拔外观、优异的抗腐蚀与抗风性能，广泛应用于政企、学校、广场等场景。焊接工艺作为旗杆生产的核心环节，直接决定杆体的结构稳定性、密封性与使用寿命。本文将全面拆解不锈钢锥形旗杆焊接的规范流程、核心要求及质量管控要点，助力了解专业焊接工艺的关键逻辑。
一、焊接工艺核心要求
不锈钢锥形旗杆多采用304/316L不锈钢材质，该类材质焊接需重点规避晶间腐蚀、焊接变形、气孔裂纹等问题，核心要求如下：
材质适配性：选用与母材同材质或匹配的不锈钢焊条/焊丝，如304不锈钢对应ER308L焊丝，316L不锈钢对应ER316L焊丝，确保焊接接头的耐腐蚀性能与母材一致。
焊接环境控制：作业环境需干燥、洁净，环境温度不低于5℃，**对湿度不超过80%；户外作业需搭建防风棚，避免风雨、灰尘对焊接质量产生影响。
焊接参数精准：根据旗杆壁厚（通常2.0-3.0mm）调整焊接电流、电压与焊接速度，常规情**下，TIG焊电流控制在80-120A，电压10-15V，确保熔深达标且避免烧穿。
焊缝质量标准：焊缝需连续、均匀，无气孔、夹渣、裂纹等缺陷；焊缝余高控制在0.5-2.0mm，咬边深度不超过0.5mm，且长度不超过焊缝总长度的10%。
二、关键焊接流程规范
不锈钢锥形旗杆焊接以TIG焊（钨极氩弧焊）为主，部分厚壁部位辅以MIG焊，核心流程分为前期准备、焊接操作、焊***处理三大环节：
1. 焊接前期准备
母材预处理：对需要焊接的锥形杆体接口部位进行打磨，去除表面的氧化皮、油污、灰尘等杂质，打磨范围至少为接口两侧各20mm，确保焊接面露出金属光泽。
接口精准对接：利用专业工装夹具固定杆体，保证接口对齐平整，错边量不超过0.3mm；对于锥形变截面部位，需提前校准接口角度，确保焊接***杆体锥度一致，无明显凸起或凹陷。
保护气体准备：选用纯度≥99.99%的氩气作为保护气体，提前检***气瓶压力与气路密封性，避免气体泄漏导致焊缝氧化。
2. 核心焊接操作
不锈钢锥形旗杆焊接以对接焊为主，部分部位需进行角接焊（如底座与杆体连接），操作要点如下：
打底焊：采用TIG焊进行打底，焊接时钨极伸出长度控制在2-4mm，喷嘴与焊接面夹角为70-80°，氩气流量调整为8-12L/min；从接口........点起弧，匀速沿圆***焊接，确保熔透接口，形成均匀的打底焊缝，避免未焊透缺陷。
填充焊与***面焊：打底焊完成***，清理焊缝表面杂物，进行填充焊，填充高度略低于杆体表面；........***进行***面焊，焊接速度保持均匀，使焊缝表面平整光滑，与杆体过渡自然，避免出现高低不平、咬边等问题。
特殊部位处理：对于旗杆底部与**兰盘的连接部位，采用角接焊，确保焊缝饱满，增强承载稳定性；焊接过程中需实时观察焊缝成形，及时调整焊接参数。
3. 焊***处理环节
焊缝清理：焊接完成***，立即用不锈钢丝刷清理焊缝表面的焊渣与氧化皮，必要时用角磨机轻微打磨，使焊缝与杆体表面光滑一致。
消应力处理：对于壁厚≥3.0mm的旗杆，需进行焊***消应力热处理，将杆体加热至850-900℃，保温30-60分钟***缓慢冷却，降低焊接残余应力，避免***期变形。
防腐强化：清理完成***，对焊缝部位进行钝化处理，**抹不锈钢钝化剂，增强焊缝的抗腐蚀性能，与杆体整体防腐效果保持一致。
三、焊接质量检测标准
为确保焊接质量达标，需通过外观检测、无损检测等多重方式验证：
外观检测：肉眼或借助放大镜观察焊缝，需满足焊缝连续均匀、无气孔、夹渣、裂纹、咬边等缺陷；用焊缝量规测量余高与错边量，确保符合设计标准。
无损检测：关键承重部位（如底座与杆体连接焊缝）需进行X射线检测或超声波检测，检测焊缝内部是否存在未焊透、内部裂纹等缺陷，检测合格率需达到100%。
密封性测试：对于内置升降机构的旗杆，焊接完成***需进行水压测试或气密性测试，确保焊缝无渗漏，避免雨水进入杆体内部腐蚀零部件。
四、焊接工艺注意事项
焊接操作人员需持有专业不锈钢焊接资质证书，熟悉TIG焊、MIG焊等焊接工艺的操作规范，避免因人为操作失误影响焊接质量。
焊接过程中需全程保持氩气保护，尤其是打底焊阶段，若出现保护气体中断，需立即停止焊接，清理焊接部位***重新起弧。
避免在不锈钢表面随意引弧，防止电弧灼***杆体表面，影响外观与防腐性能；焊接完成***及时清理工装夹具痕迹，保持杆体表面整洁。
不同材质的不锈钢不可混用焊接材料，如304不锈钢与316L不锈钢对接时，需选用适配316L的焊接材料，确保焊缝耐腐蚀性能达标。
不锈钢锥形旗杆的焊接工艺需兼顾精准性、规范性与专业性，从母材预处理到焊***处理的每一个环节都需严格把控。优质的焊接工艺不仅能保证旗杆的结构稳定性与使用寿命，还能确保其在户外复杂环境中具备优异的抗腐蚀、抗风载能力，为各类场景的使用提供可靠保障。
