磁悬浮自动门安装尺寸怎么留？单开、双开、口袋门与多联动图解

安装尺寸出错，常见后果不是“差几毫米不美观”，而是门扇开不到位、口袋墙无法收纳、轨道与吊顶冲突，或检修盖板完工后打不开。本文直接使用德恩科公开安装资料图解释尺寸关系，同时把图纸能说明什么、不能说明什么写清楚。

一、现场复尺先建立统一基准

门洞和轨道尺寸应以最终完成面为基准。毛坯阶段可以做初测，但门扇生产前还要结合地面、墙面、吊顶和门套做复测。建议把下列项目写进同一张复尺单：

• 门洞净宽：上、中、下三处分别记录；
• 门洞净高：左、中、右三处分别记录；
• 墙体厚度、门套厚度和最终完成面位置；
• 开门方向、固定门位置和门扇收纳侧；
• 门头连续安装长度、承载结构和检修口方向；
• 门扇材质、厚度、拉手、锁具及单扇重量；
• 电源、传感器、门禁和联动线路的出线位置；
• 地面导向、踢脚线、柜体、开关、风口和灯具等冲突点。

若三处宽度或高度不同，不要自行选最大值下单；应把全部读数交给门机、门扇和装修施工方共同确认处理方式。

二、单开、双开安装图中的公式怎么读

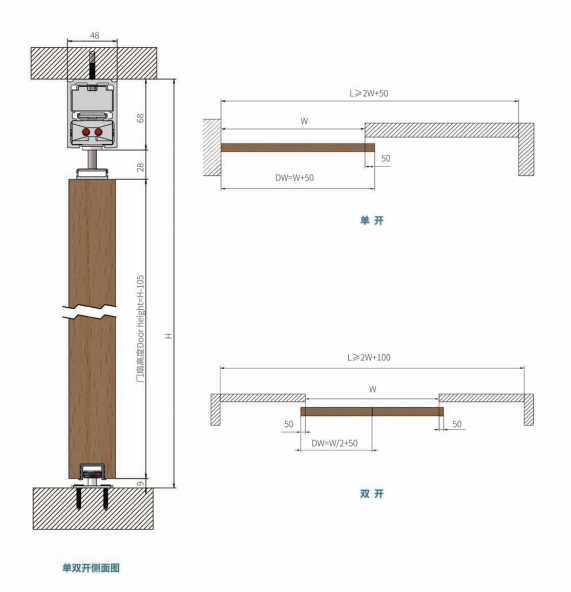

例如图中W取1800mm时，双开单扇DW的示例计算为1800÷2+50=950mm。这个结果只用于理解图中关系，不能代替项目确认图；门框、密封、吊挂和成品误差还要按实际系统处理。

三、150系列吊装与侧装的尺寸基准不同

该图列示的门扇宽度关系包括：双轨单开DW=(W+16)/2，双轨双开DW=(W+2×16)/4，侧装单开DW=W+16，侧装双开DW=W/2+16。这里的16mm是资料图所示结构关系，不能视为所有品牌、所有轨道的通用值。

吊装和侧装还要分别核对轨道截面、门扇与墙体的距离、吊挂高度、下部导向和检修方向。装修图如果只画出门洞宽高，没有门机截面，通常还不足以直接下单。

四、口袋门先确认“能进去”，再确认“能修”

口袋门最容易遗漏的是墙体内部条件。门扇收纳区内不能有无法避让的龙骨、线管、插座、加固件或饰面结构；门扇进入墙体后，还要有可操作的限位、导向和拆装路径。

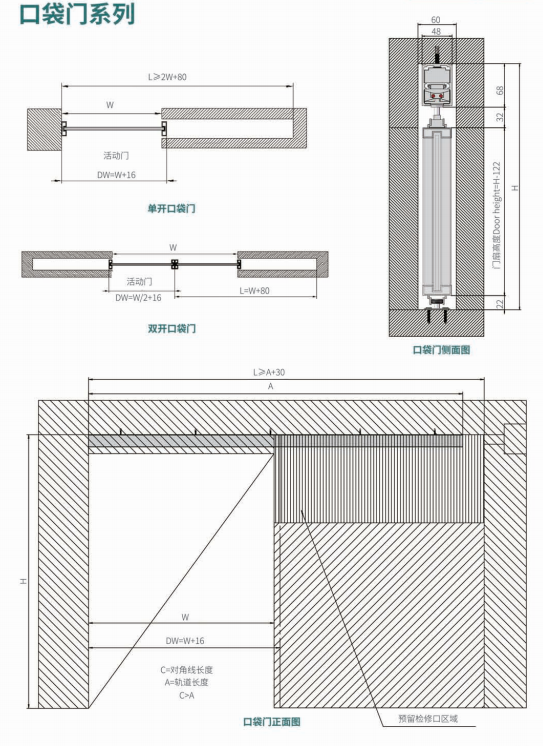

1. 单开口袋门资料图列示L≥2W+80、DW=W+16；
2. 双开口袋门资料图列示单扇DW=W/2+16；
3. 正面图明确标出预留检修区域，装修封板前应确认检修口位置和尺寸；
4. 墙体厚度要同时容纳轨道/门扇截面、运行间隙和饰面，而不是只大于门扇厚度。

五、2+1与3+1多联动怎样计算

多联动门不能只用公式算出DW就下单。还要按最重活动门扇核对承重，确认多轨截面是否与吊顶、墙体和门套冲突，并在安装后检查门扇平行度、搭接间隙、同步和遇阻响应。更详细的测量清单可查看三联动五联动磁悬浮自动门净开宽与轨道预留。

六、哪些尺寸不能从通用文章里直接得到

• 门头加固的钢材规格和固定方式；
• 不同玻璃、木门或铝框门的单扇实重；
• 轨道拼接、运输分段和现场吊装条件；
• 门框、密封条、止摆器和锁具造成的尺寸变化；
• 消防、无障碍、医用或洁净项目的专项要求；
• 不同批次门机、控制器和吊挂件的实际版本。

这些项目必须进入供应方确认图、BOM或专项设计文件，不能用一篇通用尺寸文章替代。

七、下单前交底与安装后验收

下单前交给供应方

三点净宽、三点净高、墙厚、完成面、开门方向、门扇材质与单扇重量、连续轨道长度、承载结构、供电与控制方式，以及能看清门头和两侧收纳区的现场照片。

供应方应返回

门扇编号、W/DW/L等符号定义、轨道与门扇尺寸、截面、固定点、供电和控制器位置、检修口、门扇重量上限及完整配置清单。

安装后应记录

门扇实际开启范围、中心对接或搭接尺寸、轨道水平、门扇垂直与平行、运行间隙、感应与安全功能、停电开启方式和检修可达性。

电机与门机配置可继续查看磁悬浮自动门电机型号与安装方式对照；报告和说明书的核验方法见磁悬浮自动门检测报告与验收清单；产品总入口见德恩科磁悬浮自动门首页。

资料复核日期：2026-07-24；编写：德恩科技术资料组。
