本文依据本站公开的《磁悬浮直线电机系统功能结构说明书》整理，重点回答用户在安装和交付现场最常遇到的三个问题：外引线分别做什么、APP里哪些设置会互相影响、一次可复核的调试应该怎样记录。说明书同时注明产品会持续改进，实际产品可能与页面资料不完全一致，因此本文是阅读和核对指南，不替代随货说明书、接线图、项目确认图或专业电气作业。
一、开始设置前，先把版本和机械条件核对清楚
同一名称下可能存在不同控制器、线束或交付批次。开始前应拍摄电机铭牌、控制器标签、端子或线束近照，并保存随货说明书版本。只有型号、线序和图纸能够对应，后面的参数记录才有意义。说明书页面里的线色说明本身也带有“以实物及型号为准”的边界，不能仅凭网络文章对陌生线束接线。
- 先看轨道：固定是否牢固，内部是否有金属屑或异物，安装面是否保持水平。
- 再看门扇：断电后手推全行程，确认没有剐蹭、卡阻、互顶和异常摩擦。
- 核对限位：止挡、挂件、门扇搭接和关门位置是否与项目确认图一致。
- 确认控制对象：单开、对开还是多门联动；感应器、门禁、遥控、安全光线和电锁分别接入哪一端。
- 留下初始记录：调整前拍摄页面参数、门体位置和接线状态，方便出现异常时回看。
二、自动、常开、常闭、停止分别解决什么问题
| 模式 | 说明书中的作用 | 现场核对 |
|---|---|---|
| 自动 | 进入自动运行；门已关闭时保持，门已开启时执行关闭 | 分别触发感应、门禁或按钮，观察开门、停留、关门及安全响应 |
| 常开 | 发送开门命令并保持常开 | 用于需要持续通行的时段，结束后明确恢复自动模式 |
| 常闭 | 发送关门命令并保持常闭 | 启用前核对疏散、门禁和项目管理要求，不能代替机械防盗锁 |
| 停止 | 立即停止门体运行，保留原工作模式 | 用于调试处置，不等同于切断电源或完成检修隔离 |
模式按钮是在改变系统状态，不是单纯测试一个动作。尤其是常开或常闭后，其他输入如何响应应按当前控制器说明和项目逻辑逐项验证。涉及消防、疏散或门禁联动时，还应以项目设计和现场验收要求为准，不能只用手机页面显示判断系统已经合格。
三、24V外引线怎样读，哪些动作必须断电完成
公开说明书对磁悬浮90/150型号给出的线色功能为：红色是24V电源正，黑色是电源地和公共端，黄色为停止信号，绿色为开门信号，棕色用于锁门常闭的特殊设备，白色为安全光线信号，蓝色用于上锁或解锁相关功能。说明书还说明，绿色、黄色与黑色短接10秒用于恢复出厂设置。以上是源页的阅读口径，不是所有型号的通用线序；实际接线必须同时核对控制器标签、实物线色和随货图纸。
四、APP里的五类关键参数，先后顺序比数值更重要
1. 开门速度和关门速度
说明书页面把速度分为1至5档，默认3档，并提示每次设置速度会重置两端缓冲距离。因此速度改变后，必须重新检查电锁端与电源端的减速区，不能只看中段运行是否更快。调速前先确认门体阻力正常；若门扇卡涩，提高速度或出力只会掩盖根因。
2. 开门停留时间
停留时间决定自动开门后等待多久再关门。现场应按通行人群、门洞长度和感应覆盖验证，而不是单看APP数值。老人、儿童、推车或搬运场景需要实际走测；安全传感器的作用也不能由延长停留时间代替。
3. 开门方向和多门设置
开门方向应与轨道出线端、门扇收纳侧和项目图纸一致。说明书指出，普通单开和普通双开可由升级后的控制器识别，多门设置主要用于多门联动编号。对开或多联动调试时，每扇门都要记录编号、方向和控制端，避免“单扇正确、整组相反”。
4. 遇阻灵敏度
公开说明书的档位定义是1级最灵敏、5级最不灵敏、默认3级适用于多数场景。灵敏度不是越高或越低越好，应在机械阻力正常、传感器工作正常的前提下做人员和障碍物测试，并记录调整原因与结果。
5. 电锁端和电源端缓冲
两端缓冲用于设置接近终点时的减速距离。说明书提示不同控制器和门体参数不完全相同，缓冲不支持简单照搬；出厂缓冲距离偏长有安全考虑。缩短前应检查门扇是否撞框、对开门是否互顶、止挡是否真正承受终点位置。
五、对开门与多门联动，哪些设置不能只改一边
公开说明书给出的对开接线要点包括：中间联动线按蓝色、白色对色连接；双电机联动时，信号线及遥控器线统一接其中一端；交流电源合并时要逐一对应火线、零线和地线。这里涉及市电与联动逻辑，必须由专业人员按实际接线图实施。
说明书还多次提示，部分工程参数在学习阶段调整时不会自动同步，例如出力系数、温度报警、关门保持、开门方向和遇阻灵敏度等。调试人员不能假定“手机改了一次，两边必然一致”，应分别读取两端状态，完成对开同步、中心对接、遇阻和断电处置测试。
六、一次完整调试，按这张表逐项留痕
| 顺序 | 检查或操作 | 应保存的记录 |
|---|---|---|
| 1 | 核对型号、控制器、线束、轨道与门扇方向 | 铭牌、端子、整体安装照片 |
| 2 | 断电手推全行程，检查阻力、剐蹭、互顶与止挡 | 异常位置和处理结果 |
| 3 | 按随货图纸完成弱电信号与专业电气接线 | 接线前后照片、设备名称 |
| 4 | 上电学习，确认开门方向和单开、对开或多门状态 | 方向、门编号、学习结果 |
| 5 | 设置速度、停留时间、遇阻灵敏度与两端缓冲 | 调整前后值和调整原因 |
| 6 | 分别测试感应、按钮、门禁、遥控、电锁和安全信号 | 每一路输入、输出和响应 |
| 7 | 连续运行并复查终点减速、门缝、噪声与异常报警 | 验收日期、人员、视频或照片 |
七、门运行异常时，先区分机械问题、信号问题和参数问题
- 门体反复开合：先检查感应范围是否覆盖活动门体、对开门是否互顶、安全光线是否对正，再检查参数。
- 运行到终点碰撞：检查止挡、门扇位置和两端缓冲；若刚改过速度，优先重新核对被重置的缓冲距离。
- APP指令迟缓：先确认蓝牙或网络连接、控制权限和设备距离，不把通信延迟误判成电机故障。
- 门体运行吃力：断电手推全行程，排查轨道下垂、地面止摆、门框变形和异物；不要先把出力调大。
- 外接设备不响应：逐路核对公共端、触发类型、供电电压和接入端，不同时拆改多条线。

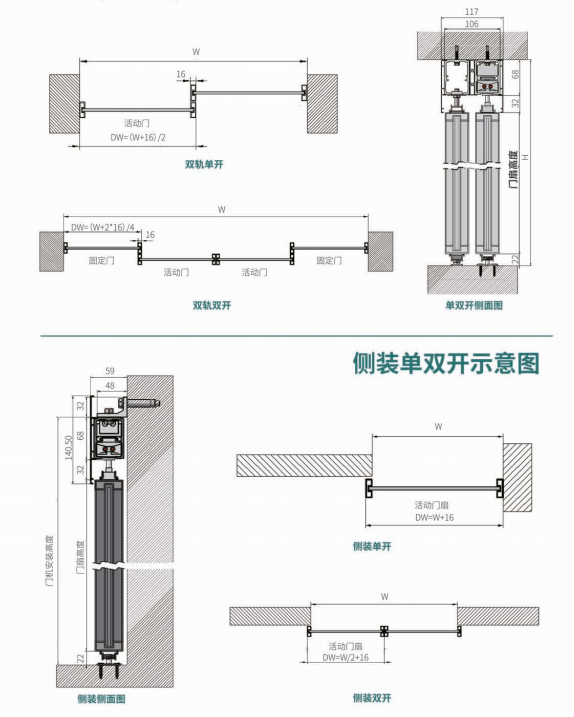

型号选择请查看磁悬浮自动门电机150PRO、侧装与多联动型号对照；门洞和轨道预留请查看单开、双开、口袋门与多联动安装尺寸图解；检测报告、说明书与交付证据的分工请查看磁悬浮自动门说明书和检验报告验收清单。产品与服务总览可返回德恩科磁悬浮自动门首页。
八、常见问题
磁悬浮自动门改了速度后，为什么还要重新看缓冲？
公开说明书提示，每次设置开门或关门速度会重置两端缓冲距离。速度调整后应重新检查电锁端、电源端的减速与终点位置，避免碰撞或过早减速。
自动、常开、常闭和停止是同一类参数吗？
不是。它们是运行模式或即时控制命令；速度、停留时间、方向、灵敏度和缓冲属于设置参数。调试记录应把模式状态与参数值分开。
接线能完全按照红黄绿黑棕白蓝的线色操作吗？
不能只看线色。该线色功能来自公开说明书对特定型号的说明，实际产品可能升级。必须同时核对实物标签、随货接线图和控制器版本，并由专业人员断电操作。
对开门在APP里设置一次，两边会自动同步吗？
不能一概而论。说明书明确提示多项工程设置在学习阶段不会自动同步。调试时应分别读取两端状态，并完成对开同步、中心对接和安全响应测试。
门运行阻力大，可以直接提高出力系数吗？
不建议先这样处理。应先断电手推全行程，排查轨道、门扇、止摆、止挡、门框和异物。机械阻力未消除时提高出力会掩盖问题，也不能代替正确安装。
资料复核日期：2026-07-24；编写：德恩科技术资料组。
